教育行業綜合布線方案

前言

綜合布線系統按照《智能建筑設計標準》GB 50314-2015中的條文要求,目前的建筑類型可分為住宅建筑、辦公建筑、商業建筑、旅館建筑、文化建筑、博物館建筑、觀演建筑、會展建筑、教育建筑、金融建筑、交通建筑、醫療建筑、體育建筑、商店建筑、通用工業建筑等多個類型。

教育建筑指普通全日制高等院校、高級中學、初級中學和小學等建筑。

信息接入系統應將校園外部的公共信息網和教育信息專網引入校園內。信息網絡系統應滿足學校數字華多媒體教學、辦公和管理的需求。

布線系統應滿足各類學校的教學性質、規模、管理方式和服務對象業務等需求；應適應各類學校教師對教學、科研、管理以及學生對學習、科研和生活等信息化應用的發展；應為高效的教學、科研、辦公和學校環境提供基礎保障。

學校的建筑物比較繁多，有教學樓、實驗樓、圖書館、多功能廳、科學館以及學生宿舍等。學校建筑的另一個特點就是校園相當是一個社區，所以綜合布線應是學校的信息中心，為配線網絡的中心點向各建筑物輻射，他是一個建筑群的整體布線，更多的是校園網主干光纖的建設。學校建筑物內信息點布放位置、數量及布線系統的等級要考慮到不同的建筑場景作不同設置，對信息點數量的確定，不能按照建筑面積來考慮。且校園的配線網跟多媒體教學結合的更多些，盡量做到各種業務網的融合。

學校建筑還要考慮遠程傳輸及與外部的信息互通情況。

設計原則

適用性--本設計從該大樓能提供綜合服務這一基本功能出發，主要滿足以下諸項對布線系統的需求并且能夠適應未來網絡通訊技術的發展的需求。

信息綜合計算機網絡系統

模塊電話局通信網(含話音，傳真，X.25，DDN 等)

辦公自動化網絡系統

能支持各種數據通信、多媒體技術以及信息管理系統等，并且能適應現代和未來技術的發展，保證 25 年不落后。

靈活性--本設計應能滿足樓內各種通信設備的功能要求，即在不同樓層里搭建特定的通訊子網；在大樓任意的信息點上能夠連接不同類型的設備；如計算機，電話機，傳真機，打印機，終端機等。
可擴展性--實施后的結構化布線系統是可擴充的，以便將來有更大的需求時很容易將設備安裝進去。
模塊化結構--結構化布線系統中除去固定于建筑物內的水平線纜外，其所有的接插件都是積木式的標準件，以方便使用管理和擴充?？梢允沟迷谕度脒\行后的維護工作中，備品備件儲備少，故障檢查定位快，運行管理簡單。
開放性--即能支持任何廠家的任意網絡產品，支持任意網絡結構(總線型、星型、環型等)。
成本有效性-----在滿足應用要求的前提下，盡可能降低造價。

設計依據

綜合布線系統工程設計規范 GB 50311-2007

ANSI/TIA-568-C.2 美國國家標準學會/美國電信工業協會標準

YD/T926大樓通信綜合布線系統行業標準

ISO/IEC 11801:2008 建筑物綜合布線規范

EIA/TIA-569 商務建筑物電信布線路由標準

EIA/TIA-606 商務建筑物電信基礎設施管理標準

EIA/TIA TSB67 商務建筑物電信布線測試標準

EIA/TIA TSB72 集中光纖布線指導原則

需求分析

本工程為XXX綜合大學項目，建設單位為XXX，本工程位于XXX。建筑高度XXX,總建筑面積XXX平方米，其主要包括XX樓、XX樓等多棟單體建筑。

作為XX的現代化綜合大學項目，對于該項目的建設有著極高的要求，必須實現對XXXX的現代化信息管理要求，達到國內一流大樓的信息管理水平，所以本次設計建設必須要有前瞻性、示范性、可實踐性和代表性。

需求分析說明

1、由校園通信網引信息光纜進二層中電井弱點綜合機柜，經配線后分線進入各層弱電井。

2、系統設計：綜合布線系統負責語音及數據傳輸，宜結構華模式進行綜合管理。傳輸數據主干采用50/125多模光纜敷設與弱電井金屬橋架內，水平布線系統采用6類非屏蔽雙絞線，系統布線設計愛用星型結構。

3、書平信息點設計：1）教師、實驗室內設置電話和網絡地板插座。辦公室、功能房間設置雙口信息插座。2）出線插座采用RJ45 6類型、暗裝，底邊距地0.3m。3）系統所有器件、設備均應配合電話電信部門由承包商負責成套供貨安裝、調試。

綜合布線系統簡介

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

因此，綜合布線系統是一種標準通用的信息傳輸系統。

工作區子系統


連接水平子系統的電信插座(TO)和語音或數據終端設備

目的：方便連接設備的變動的重新安排

組成：連接跳線和適配器

水平子系統


水平子系統包括從工作區到電信接線間（TC）這段距離。

組成：包括TO和把插座延伸到TC所使用的傳輸介質。

應采用星形拓撲結構，所有工作區TO都連接到一個TC或一個設備間（ER）上。

水平電纜的最大長度是295英尺（90米）。

管理間子系統


管理子系統：包括把兩個子系統連接起來或為一個子系統分配共用設備線路的交連和互連、端接硬件、彩色編碼、編號方案及記錄保存裝置。

垂直子系統


連接電信接線間和設備區域，實現大樓內部通信。提供大樓的干線（饋電線）電纜的路由部份。

組成：銅纜和光纜以及將此線纜連接到其它地方的相關支撐硬件。

距離：1.語音級UTP電纜長度2624英尺（800米）2.數據超5類、6類電纜時長度295英尺（90米）

設備間子系統


設備間子系統包括共享的公用設備，及把這些設備端接到連接硬件上要求的傳輸介質

組成：設備間中的電纜、連接器和相關支撐硬件。

建筑群樓子系統


建筑群子系統把一幢大樓的電纜線延伸到建筑群中其它大樓的通信設備和裝置上。

組成：包括提供大樓間通信設施所需的傳輸介質和支撐硬件，其中有銅纜、光纜、接地的防止電纜的浪涌電壓進入大樓的電氣保護設備。

進線間

進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。

管理

管理應對工作區、電信間、設備間、進線間的配線設備、纜線、信息插座模塊等設施按-定的模式進行標識和記錄。

綜合布線系統基本構成


銅纜布線系統信道、鏈路、CP鏈路構成


產品選擇與配置

工作區子系統，普通辦公室的信息點面板采用86型雙孔面板和單孔面板(CF8601/CF8602-H)。領導辦公室、會議室等區域建議采用同方地插；為保障傳輸性能，與有源設備連接的跳線采用賽格原廠6類非屏蔽跳線。

水平子系統數據及語音傳輸全部采用6類4對非屏蔽雙絞線(CC71004)，用于實現靈活使用功能轉換。

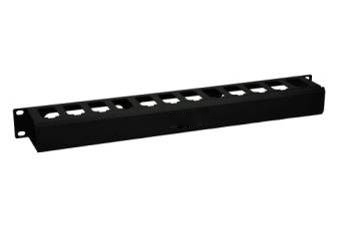

管理間子系統，數據采用6類24口非屏蔽配線架(CP21024)。語音水平側采用6類24口非屏蔽配線架(CP21024)，語音主干側采用110跳線架(CP110W2-50)。通過1對鴨嘴-RJ45成品跳線跨接6類24口非屏蔽配線架和110語音配線架。光系統采用賽格24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成管理間的光纖端接；機柜采用600*600*2000的賽格機柜(TFJG-42U-606BM)。

垂直子系統，數據主干采用12芯室內多模光纜(FC600-12MIT3)，從建筑物設備間分別敷設到各樓層的弱電間；語音主干采用大對數通訊電纜(根據實際語音點數量可選，25/50/100對)。從建筑物設備間分別敷設到各樓層的管理間。

設備間，光系統采用賽格24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成光纖端接；語音主干側采用110跳線架(CP110W2-50)。機柜采用600*800*2000的同方網絡機柜(TFJG-42U-608BM)。

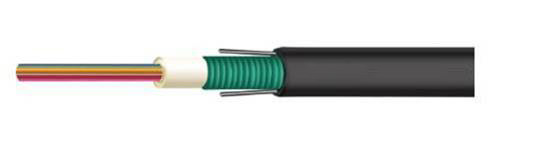

建筑群子系統，各建筑物之間數據主干采用賽格室外24芯多模光纜（FC610-24SOV），語音主干采用50對或100對同方室外大對數線纜。

?各建筑物的設備間建議設置在一樓。

綜合布線點位表及清單同方布線產品參數

工作區子系統

墻上型單口、雙口面板 CF8601-H/CF8602-H
