醫療行業綜合布線方案

醫院建筑信息化應用系統的配置應滿足綜合醫院業務運行。信息網絡系統應為醫療業務信息化應用系哦他能夠提供穩定、使用和安全的支撐條件，并應具備高帶寬、大容量和高速率，宜具備系統升級的條件。建筑設備管理系統應滿足醫院建筑的運行管理需求，并根據醫療工藝要求，提供對醫療業務環境設施的管理功能。

設計原則

適用性--本設計從該大樓能提供綜合服務這一基本功能出發，主要滿足以下諸項對布線系統的需求并且能夠適應未來網絡通訊技術的發展的需求。

信息綜合計算機網絡系統

模塊電話局通信網(含話音，傳真，X.25，DDN 等)

辦公自動化網絡系統

能支持各種數據通信、多媒體技術以及信息管理系統等，并且能適應現代和未來技術的發展，保證 25 年不落后。

靈活性--本設計應能滿足樓內各種通信設備的功能要求，即在不同樓層里搭建特定的通訊子網；在大樓任意的信息點上能夠連接不同類型的設備；如計算機，電話機，傳真機，打印機，終端機等。

可擴展性--實施后的結構化布線系統是可擴充的，以便將來有更大的需求時很容易將設備安裝進去。

模塊化結構--結構化布線系統中除去固定于建筑物內的水平線纜外，其所有的接插件都是積木式的標準件，以方便使用管理和擴充。可以使得在投入運行后的維護工作中，備品備件儲備少，故障檢查定位快，運行管理簡單。

開放性--即能支持任何廠家的任意網絡產品，支持任意網絡結構(總線型、星型、環型等)。

設計依據

綜合布線系統工程設計規范 GB 50311-2007

ANSI/TIA-568-C.2 美國國家標準學會/美國電信工業協會標準

YD/T926大樓通信綜合布線系統行業標準

ISO/IEC 11801:2008 建筑物綜合布線規范

EIA/TIA-569 商務建筑物電信布線路由標準

EIA/TIA-606 商務建筑物電信基礎設施管理標準

EIA/TIA TSB67 商務建筑物電信布線測試標準

EIA/TIA TSB72 集中光纖布線指導原則

需求分析

XXXX是一所現代化的綜合醫院。總建筑面積XXX平方米，其主要包括XX樓、XX樓等多棟單體建筑。

作為XX的現代化綜合醫院項目，對于該項目的建設有著極高的要求，必須實現對XXXX的現代化信息管理要求，達到國內一流大樓的信息管理水平，所以本次設計建設必須要有前瞻性、示范性、可實踐性和代表性。

醫院最重要的是考慮設備對線纜傳輸帶寬的更高需求和醫療設備本身易產生電磁干擾的問題。為了保證信息的安全性，采用屏蔽+光纖的方式對一些醫療器械比較集中的場合，如手術室、X 光透視室等更為適合。

另外由于醫院所占用的園區比較大，建筑物較多，具有診斷、住院、保健、生活、等區域，功能要求復雜，要把它考慮成一個多功能的建筑群體，按照建筑物之間線纜布放要求設計，主干線纜當然應該是光纜為主要傳輸介質。從計算機網絡出發，還要考慮到信息的遠程傳輸及與公用配線網絡的互通情況。

醫療建筑電器設計規范中指出：設置綜合布線系統應該滿足建筑物使用功能和醫療信息系統需要，兼顧未來發展。

醫療建筑內主干線纜及院區內主干線纜應滿足千兆或以上計算機網絡設置主干光纜。水平線纜宜采用6類非屏蔽雙絞線。
公共區域或大空間區域，宜配置信息點以滿足無線局域網絡接入。
住院部病房內應按照床位位置，在綜合醫療帶上設置信息點。
手術室、影像科室等傳輸信息量較大的場所，宜采用光纖到桌面的布線形式。
普通診療室內、急診部、管理辦公室、醫技部、藥房、收費處、手術室和后勤供應、辦公、教學、值班室、住院病房、化驗及其他專項檢查場所，宜選用非屏蔽布線系統。每個工位宜設置1個及以上雙孔信息端口，單人間病房及2人以上病房，宜設置1個及以上雙孔信息端口。
環境中的電磁干擾值超出醫療設備使用要求時，應采用屏蔽布線系統或者光纜布線系統。
綜合布線系統的線纜宜采用低煙無鹵型的線纜。

綜合布線系統簡介

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

因此，綜合布線系統是一種標準通用的信息傳輸系統。

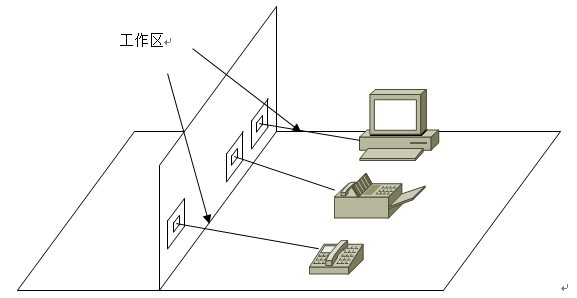

工作區子系統


連接水平子系統的電信插座(TO)和語音或數據終端設備

目的：方便連接設備的變動的重新安排

組成：連接跳線和適配器

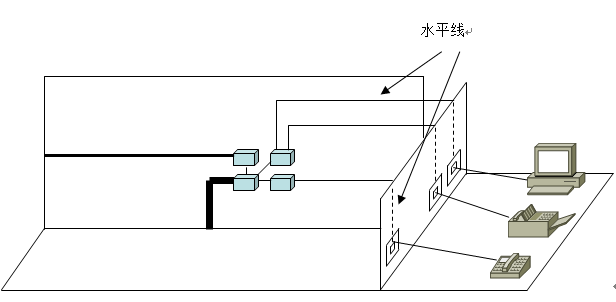

水平子系統


水平子系統包括從工作區到電信接線間（TC）這段距離。

組成：包括TO和把插座延伸到TC所使用的傳輸介質。

應采用星形拓撲結構，所有工作區TO都連接到一個TC或一個設備間（ER）上。

水平電纜的最大長度是295英尺（90米）。

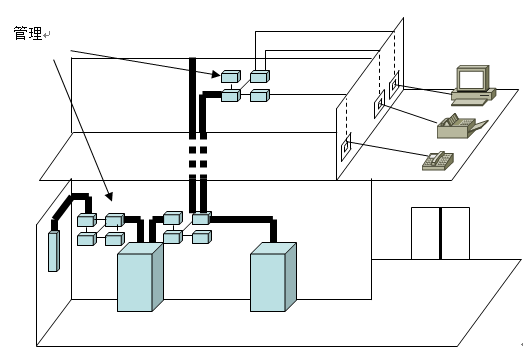

管理間子系統


管理子系統：包括把兩個子系統連接起來或為一個子系統分配共用設備線路的交連和互連、端接硬件、彩色編碼、編號方案及記錄保存裝置。

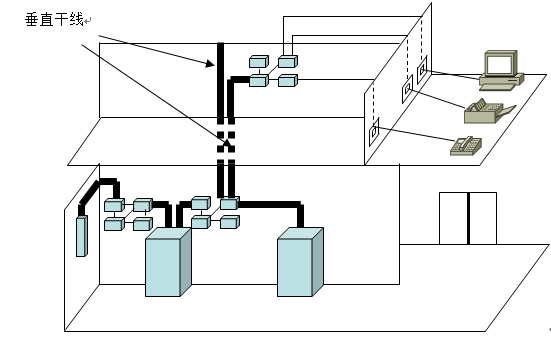

垂直子系統


連接電信接線間和設備區域，實現大樓內部通信。提供大樓的干線（饋電線）電纜的路由部份。

組成：銅纜和光纜以及將此線纜連接到其它地方的相關支撐硬件。

距離：1.語音級UTP電纜長度2624英尺（800米）2.數據超5類、6類電纜時長度295英尺（90米）

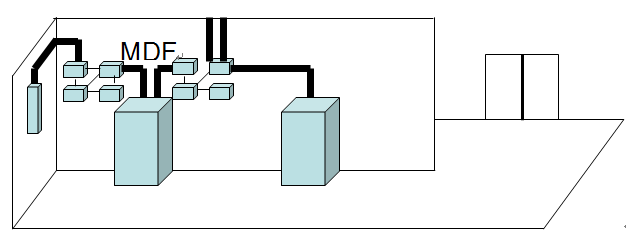

設備間子系統


設備間子系統包括共享的公用設備，及把這些設備端接到連接硬件上要求的傳輸介質

組成：設備間中的電纜、連接器和相關支撐硬件。

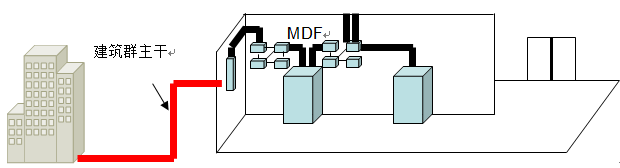

建筑群樓子系統


建筑群子系統把一幢大樓的電纜線延伸到建筑群中其它大樓的通信設備和裝置上。

組成：包括提供大樓間通信設施所需的傳輸介質和支撐硬件，其中有銅纜、光纜、接地的防止電纜的浪涌電壓進入大樓的電氣保護設備。

進線間

進線間是建筑物外部通信和信息管線的入口部位，并可作為入口設施和建筑群配線設備的安裝場地。

管理

管理應對工作區、電信間、設備間、進線間的配線設備、纜線、信息插座模塊等設施按-定的模式進行標識和記錄。

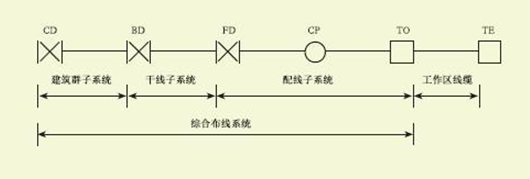

綜合布線系統基本構成


銅纜布線系統信道、鏈路、CP鏈路構成


產品選擇與配置

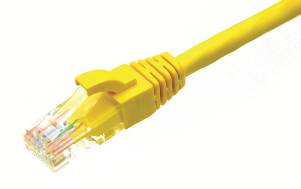

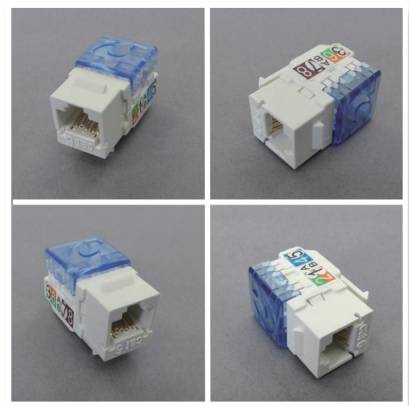

工作區子系統，普通辦公室的信息點面板采用86型雙孔面板和單孔面板(CF8601/CF8602-H)。領導辦公室、會議室等區域建議采用同方地插；為保障傳輸性能，與有源設備連接的跳線采用賽格原廠6類非屏蔽跳線。

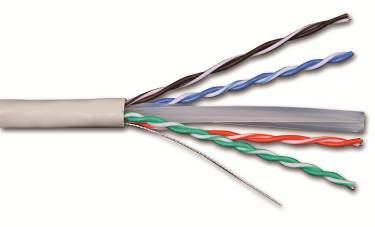

水平子系統數據及語音傳輸全部采用6類4對非屏蔽雙絞線(CC71004)，用于實現靈活使用功能轉換。

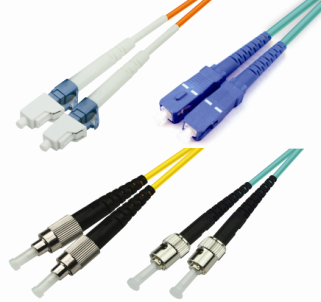

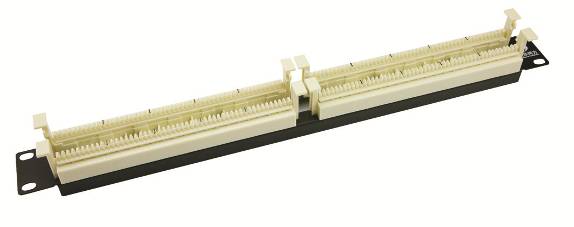

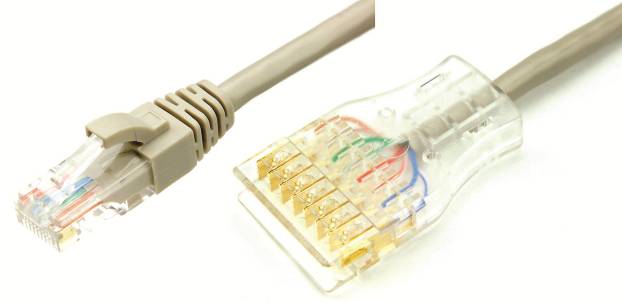

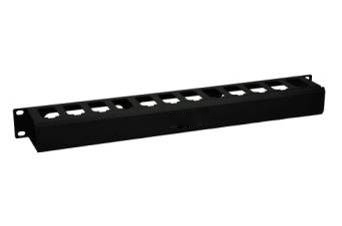

管理間子系統，數據采用6類24口非屏蔽配線架(CP21024)。語音水平側采用6類24口非屏蔽配線架(CP21024)，語音主干側采用110跳線架(CP110W2-50)。通過1對鴨嘴-RJ45成品跳線跨接6類24口非屏蔽配線架和110語音配線架。光系統采用賽格24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成管理間的光纖端接；機柜采用600*600*2000的賽格機柜(TFJG-42U-606BM)。

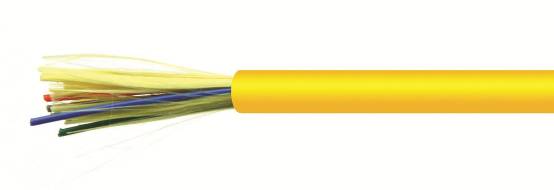

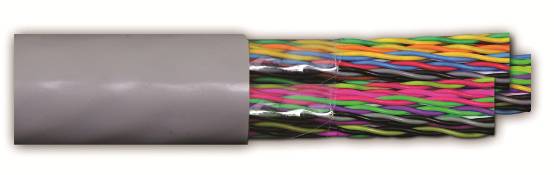

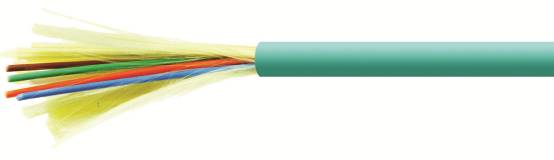

垂直子系統，數據主干采用12芯室內多模光纜(FC600-12MIT3)，從建筑物設備間分別敷設到各樓層的弱電間；語音主干采用大對數通訊電纜(根據實際語音點數量可選，25/50/100對)。從建筑物設備間分別敷設到各樓層的管理間。

設備間，光系統采用賽格24口機架式光纖配線架，賽格LC耦合器和賽格LC光纖跳線及尾纖完成光纖端接；語音主干側采用110跳線架(CP110W2-50)。機柜采用600*800*2000的賽格機柜(TFJG-42U-608BM)。

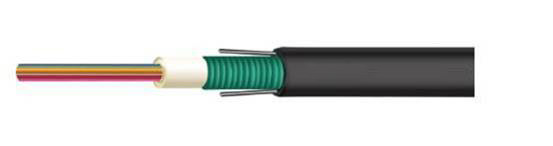

建筑群子系統，各建筑物之間數據主干采用同方室外24芯多模光纜（FC610-24SOV），語音主干采用50對或100對同方室外大對數線纜。

?各建筑物的設備間建議設置在一樓。

綜合布線點位表及賽格布線產品參數

工作區子系統

墻上型單口、雙口面板 CF8601-H/CF8602-H
